通风空调及给排水与设备图例 多数人都收藏了！空调通风安装和给排水施工全解析

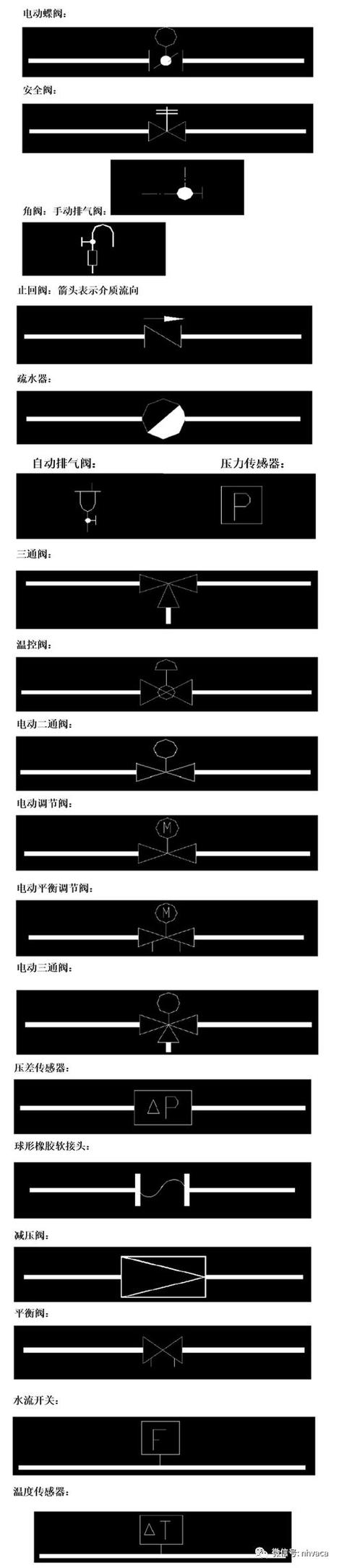

在建筑机电安装工程中，通风空调与给排水系统是关乎建筑使用功能与舒适度的核心部分。对于施工人员、设计人员以及相关专业学生而言，熟练掌握通风空调及给排水与设备图例，是读懂图纸、指导施工的基础。今天，我们就来系统梳理一下空调通风安装和给排水施工中的关键图例与要点，难怪多数人都收藏了！\n\n## 一、通风空调系统图例与安装要点\n\n通风空调系统主要包括风系统（送风、排风、排烟）和水系统（冷冻水、冷却水）。图纸中常见的图例包括：\n\n1. 风管图例：矩形风管、圆形风管、螺旋风管等，通常用线框表示，标注截面尺寸（如1000×320）。\n2. 风阀图例：防火阀（70℃/280℃）、排烟阀、调节阀、止回阀等，图例多为带斜线的矩形或专用符号。\n3. 风口图例：百叶风口、散流器、喷口、条形风口等，常用方框加箭头或网格表示。\n4. 空调设备图例：组合式空调机组、风机盘管、新风机组、多联机室内外机等，一般用方框内加文字代号表示（如FP-风机盘管）。\n5. 水管及阀门图例：冷冻水管、冷凝水管、阀门（闸阀、蝶阀、平衡阀）、过滤器、压力表、温度计等。\n\n安装要点：\n- 风管安装应保证严密性，法兰连接处需加密封垫；\n- 防火阀安装方向正确，距墙表面不大于200mm；\n- 风机盘管安装需设置独立支吊架，且便于检修；\n- 水管道安装坡度符合设计要求，冷凝水管坡度≥8‰；\n- 设备减振措施到位，避免噪声传递。\n\n## 二、给排水系统图例与施工要点\n\n给排水系统包括给水（生活给水、消防给水）、排水（污水、废水、雨水）以及热水系统。常见图例有：\n\n1. 管道图例：给水管（实线）、排水管（虚线或粗实线）、热水管（点划线）、消防管（红色标注）等。\n2. 管件图例：弯头、三通、四通、异径管、存水弯、检查口、清扫口等。\n3. 阀门图例：截止阀、闸阀、止回阀、减压阀、水表、水位控制阀等。\n4. 卫生器具图例：大便器、小便器、洗脸盆、拖布池、地漏、小便槽等。\n5. 设备图例：水泵、水箱、气压罐、换热器、消火栓、喷头等。\n\n施工要点：\n- 给水管道安装应横平竖直，坡度符合规范；\n- 排水管道必须按设计坡度安装，确保排水畅通；\n- 管道穿楼板、墙体需加套管，卫生间套管高出地面50mm；\n- 消防喷头安装间距、距顶板距离需严格按规范执行；\n- 隐蔽工程做好试压、灌水试验，并留存记录。\n\n## 三、施工中常见问题与对策\n\n1. 图纸图例识别错误：熟悉标准图例，对照设计说明，避免混淆。\n2. 管道交叉冲突：施工前进行综合管线排布（BIM技术可辅助），遵循“小管让大管、有压让无压”原则。\n3. 设备安装位置不当：对照图例与现场实测，确保检修空间。\n4. 支吊架间距过大：按规范设置支吊架，避免管道下垂变形。\n\n## \n\n通风空调及给排水与设备图例是机电安装工程的“语言”，准确识图是保证施工质量的第一步。希望本文整理的图例知识与安装要点能对大家有所帮助。如果你觉得有用，不妨收藏起来，以备随时查阅！
