机电安装宝藏施工方案大揭秘 空调通风与给排水施工全解析

在建筑工程中，机电安装是至关重要的环节，其中空调通风与给排水施工更是直接影响建筑使用功能与舒适度的核心部分。一个优秀的施工方案不仅能确保工程质量，还能有效控制成本、缩短工期。本文将为您揭秘空调通风安装和给排水施工的宝藏级方案，助您打造精品工程。

一、空调通风安装施工方案

1. 施工准备

• 技术准备：熟悉图纸，进行图纸会审，编制施工组织设计及专项施工方案，进行技术交底。
• 材料准备：检查风管、风口、阀部件、制冷机组、水泵等材料的合格证、质量证明文件，确保符合设计要求。
• 机具准备：准备切割机、咬口机、折方机、电焊机、台钻、手电钻、冲击钻、力矩扳手、水平尺、经纬仪等。
• 现场准备：清理施工现场，搭设加工棚，布置临时用电、用水管线，确保道路畅通。

2. 风管制作与安装

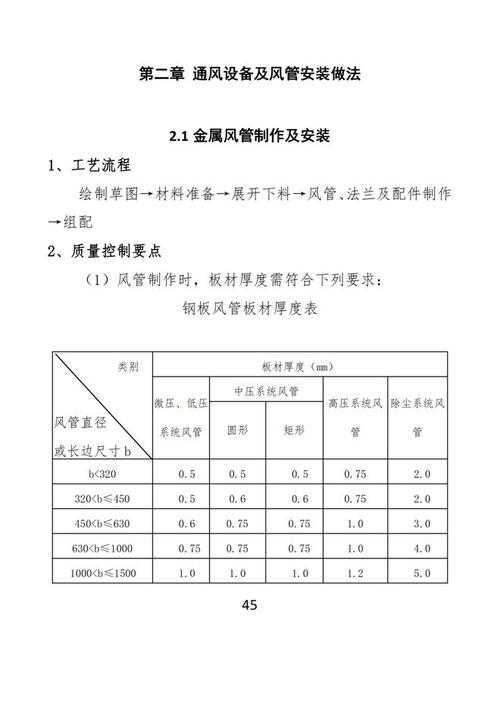

• 风管制作：采用镀锌钢板，咬口连接，法兰连接，确保风管强度与严密性。风管咬口宽度均匀，无孔洞、开裂。

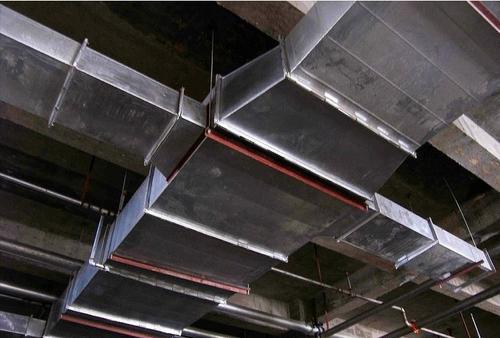

• 风管安裝：先干管后支管，先上层后下层。风管连接采用法兰连接，垫料选用闭孔海绵橡胶板，厚度均匀。风管吊架间距符合规范，吊杆应垂直，螺纹外露长度一致。
• 部件安装：风口安装位置准确，表面平整；防火阀、排烟阀安装方向正确，独立支吊架牢固。

3. 空调设备安装

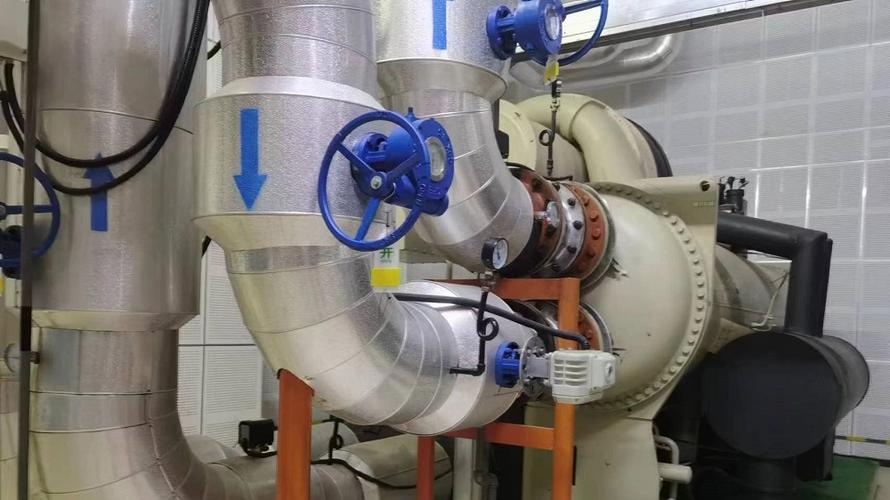

• 制冷机组：基础验收合格后，采用吊装或滚杠就位，找平找正，地脚螺栓紧固，减震垫安装平稳。
• 空调机组：安装前检查外观及内部零件，安装时保持水平，与风管连接采用软接，严禁强行连接。
• 风机盘管：安装位置便于维修，吊架牢固，供回水管连接采用软管，凝结水管坡度正确，无倒坡。

4. 系统调试与验收

• 风管漏风测试：按规范进行漏光法或漏风量测试，确保风管严密性。
• 单机试运转：设备安装完成后进行单机试运转，检查转向、电流、振动、噪声等。
• 系统联合调试：进行风量分配与调整，确保各风口风量满足设计要求；测试室内温湿度，调整至设计参数。

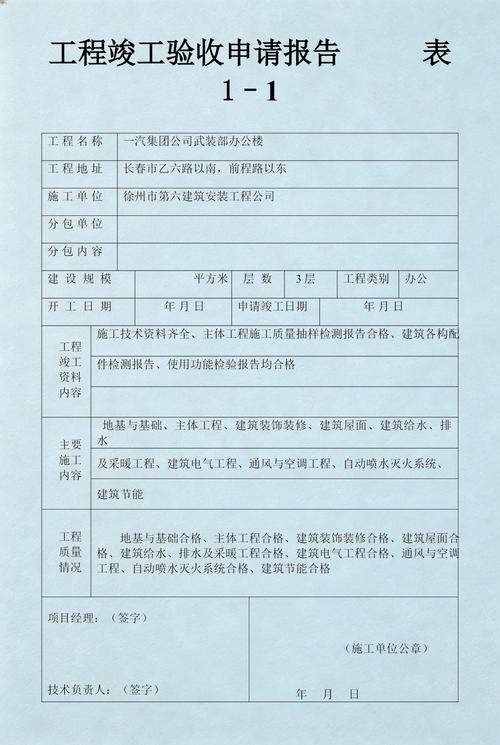

• 验收：整理施工记录、调试报告、材料合格证等资料，组织竣工验收。

二、给排水施工方案

1. 施工准备

• 技术准备：熟悉图纸，编制施工方案，进行技术交底，确定管道敷设路线及标高。
• 材料准备：检查管材、管件、阀门、卫生器具等，确保质量合格，规格符合要求。
• 机具准备：套丝机、切割机、电焊机、试压泵、台钻、手锤、水平尺、钢卷尺等。
• 现场准备：清理场地，预留孔洞，预埋套管，搭设临时设施。

2. 管道安装

• 预留预埋：配合土建施工，准确预留孔洞和预埋套管，避免事后开凿。
• 管道支吊架：间距符合规范，安装牢固，美观。立管每层设一个支架，横管适当加密。
• 管道连接：
• 镀锌钢管：螺纹连接，麻丝铅油或生料带填塞，外露螺纹2-3扣，镀锌层破损处刷防锈漆。

• 塑料管：热熔连接或胶粘连接，操作规范，确保连接强度。

• 无缝钢管：焊接连接，坡口角度、间隙符合要求，焊缝饱满。

• 管道敷设：横平竖直，坡度正确。给水管道坡向泄水装置，排水管道按设计坡度安装。

3. 设备与卫生器具安装

• 水泵安装：基础验收，减震安装，找平找正，进出口管道设置柔性接头，阀门安装便于操作。
• 卫生器具安装：位置正确，安装牢固，与管道连接严密，排水畅通。

4. 试验与验收

• 水压试验：给水管道进行水压试验，试验压力为工作压力的1.5倍，不小于0.6MPa，稳压10分钟，压力降不大于0.05MPa为合格。
• 灌水试验：排水管道进行灌水试验，满水15分钟，再灌满5分钟，液面不下降为合格。
• 通球试验：排水主立管及水平干管进行通球试验，球径不小于管径的2/3，通球率100%。
• 验收：整理试验记录、隐蔽工程验收记录等资料，组织竣工验收。

三、施工质量控制要点

• 严格材料验收：所有材料进场必须检验，不合格材料坚决退场。
• 加强工序检查：实行自检、互检、专检，上道工序不合格不得进入下道工序。
• 注重细部处理：管道穿墙、穿楼板处理规范，支架防腐到位，设备减震有效。
• 做好成品保护：对已安装的管道、设备进行覆盖遮挡，防止污染损坏。

四、

空调通风与给排水施工是机电安装工程的重要组成部分，一份优秀的施工方案需要从准备到验收全过程精细化管理。通过科学的组织、规范的施工、严格的控制，才能确保系统运行可靠、使用舒适。希望本文的揭秘能为您的机电安装工程提供宝贵的参考，助力打造精品工程！
